Informação básica

N ° de Modelo: 16t Single Girder Overhead Crane

Tipo: Ordinário

Dever de trabalho: A5

Peso de levantamento: 1t-20t

Extensão: 7,5m-22,5m ou outro

Potência: 380V, 50Hz ou Design

Extensão: 7,5 ~ 22,5m

Hoist velocidade de viagem: 2 ~ 20m / min

Velocidade de viagem do guindaste: 3 ~ 30m / Min

Faixa Recomendada: P24, P30, P43

Velocidade de levantamento: 0.8 / 5; 0.66 / 4 M / Min

Dispositivos de Proteção de Segurança: Equipado

Componentes elétricos: Siemens, Schneider

Pacote de Transporte: Caixa de Compensado / Tecido de Plástico

Especificação: Single Girder Overhead Crane

Origem: Xinxiang, Henan, China

Descrição do Produto

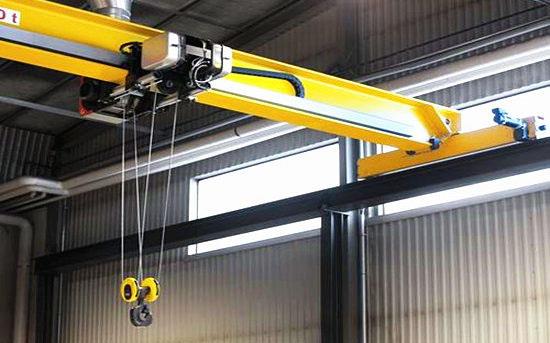

Esta ponte rolante de viga única é projetada e fabricada de acordo com o padrão FEM / DIN avançado. A ponte rolante de viga única FEM / DIN tem estrutura compacta com pequena pressão de roda, que usa eficientemente o espaço limitado em oficinas para reduzir o investimento em estrutura. A ponte rolante de viga única é amplamente utilizada na fabricação de máquinas, metalurgia, portos, estações ferroviárias e armazéns para fornecer soluções logísticas mais eficientes, especialmente adequadas para que os locais precisem de posicionamento preciso.

Mecanismos da ponte rolante de viga única:

1. Projeto otimizado por computador da viga principal tipo caixa, o comprimento total da placa da web é cortado e formado através de controle numérico e sua deflexão é precisa.
2. Baixa estrutura de folga do carrinho e tamanho razoável do gancho, permitindo o escopo de aplicação ampla do guindaste.
3. Rodas de arco ou rodas planas, rolamentos anti-fricção, amortecedores de tipo mel e dispositivos anti-descarrilamento.
4. Motor drive três em um, controle de velocidade dos campanários, redutor endurecido, freio a disco de segurança.
5. Bom desempenho, corre suavemente com o controle de velocidade dos campanários
6. Grau de jateamento atinge Sa2.5 após a soldagem e liberação de tensões internas para assegurar o melhor desempenho da viga principal.
7. Pintura de primer rico em zinco e epóxi, e a espessura do filme de óleo é de 140 μm.
Sistema elétrico:
1. Fonte de alimentação através de linhas de slides.
2. proteção de fase; desconectar automaticamente a energia principal quando ocorre o escalonamento de fase.
3. O guindaste e a talha são mutuamente independentes e podem viajar ao mesmo tempo.
4. A linha de contato deslizante atende ao requisito de fornecimento de energia e adapta a agitação.
5. Alça de controle à prova de corrosão com grau de proteção IP54.
6. Plugue de aviação de serviço pesado.
7. Os componentes elétricos são equipados em posição conveniente de manter e com boa proteção para evitar contato inadvertido.
8. O cabo elétrico é suspenso no carrinho de cabos, que desliza de forma flexível e suave em um aço tipo C.

Proteção de segurança:

1. Redutor à prova de queda bloqueado;
2. Grua ao ar livre com capa de chuva;
3. luzes indicadoras de alarme;
4. Anti-colisão infravermelha

Especificação:
