Capacidade de até 16 Ton Guindaste Aéreo de Única Viga
- May 03, 2018 -

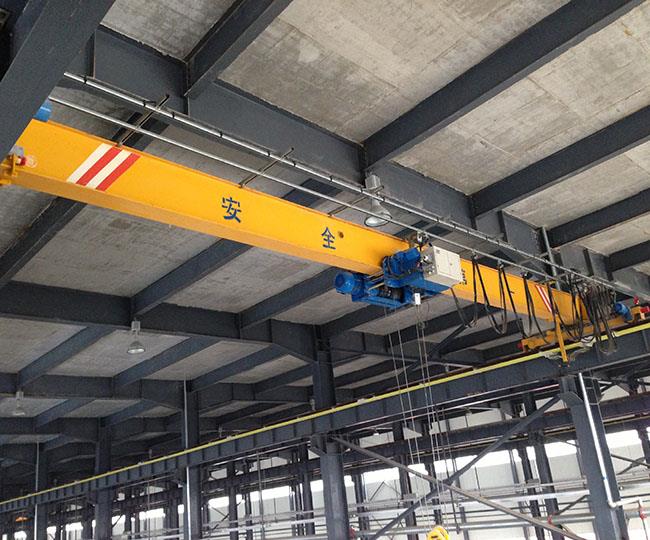

Informação básica timg.jpg


Nome: Capacidade até 16 Ton Guindaste Aéreo Única Viga

N ° de Modelo: LD

Altura de levantamento: até 20m

Grupo de Trabalho: A3-A5

Método de controle: pendente / sem fio

Aplicação: Uso da Construção, Uso da Oficina, Uso da Área Mineral

Tipo de Estilingue: Corda de Arame

Fonte de energia: elétrica

Tipo de Movimento: Roda

Instalação: montado

Tipo do guindaste de torre: Guindaste de viagem aéreo

Pacote de transporte: caixa de madeira

Especificação: capacidade: 2-10t, extensão: 5-30m

Origem: Henan, China


Descrição do Produto


Parte 1: Descrição

As pontes rolantes de viga única do tipo LD normalmente consistem em uma única construção de viga. Estes podem ser construídos com vigas de aço ou tipo de viga de caixa de soldagem mais rígida. Os Guindastes de Viga Única são mais típicos quando a capacidade de içamento é inferior a 20T. As pontes rolantes LD Single Girder são amplamente utilizadas em nosso campo industrial. Ele é aplicado em usina siderúrgica, usina hidrelétrica, armazém, oficina, linha de produção, loja de manutenção, transporte de material, loja de montagem de equipamentos etc. Temos equipamentos padrão abrangente e ampla gama de acessórios para atender às necessidades individuais.


Parte 2: Configuração detalhada:

1- Mecanismo de Levantamento
- Talha de cabo do monotrilho ou talha de corrente como opção: - velocidade de levantamento: simples ou dupla conforme necessário
- Trolley Speed: Single ou Dual ou Step menos conforme necessário
- Alto desempenho com preço mais econômico

Carrinhos de 2 pontas
Tipo de caixa soldada rígida
- Design Modula
-cone de motor de gaiola de esquilo ou motor de partida suave como opção
- velocidade de viagem: Single ou Dual ou Step menos conforme necessário

3-viga principal
- Viga de caixa soldada rígida ou seção de aço oca resistente
- Design Modula
- Feito de aço Q235 ou Q345
- Projetado Deflexão ≤1 / 750 de extensão

4-Control
controle de pendente independente e independente ao longo da trilha C
-ou controle sem fio como opção
-ou controle de cabine como opção

5-parte elétrica
Fonte de alimentação condutora (como opção)
-Os painéis de controle são IP54 ou IP44 depende do ambiente de trabalho.
-Os componentes são posicionados de uma forma amigável de manutenção, e todo o layout fornece com boa proteção
-Os cabos do Festoon são suspensos em selas de cabos, fixados em carrinhos de cabos, em uma esteira C galvanizada.
-Main parte elétrica na marca Schneider ou Siemens

6-pintura
-Proteção anticorrosiva através da remoção de ferrugem por jateamento mecânico SA 2.5
-Primeira camada de revestimento epoxy 30 microns
-Segunda camada de revestimento epoxy 30 microns
-Terceira camada de revestimento de poliuretano 40 mícrons
Espessura média: cerca de 100 microns
-Cor: amarelo ou laranja como por exigências

7-Safe Protection
Interruptor de emergência
proteção contra sobrecarga
proteção de terra
- viagens cruzadas e longa proteção de viagem
-levantando a proteção de viagens
-Proteção contra superaquecimento do motor

Parte 3: Esboço e Dados Técnicos


Capacidade (t) span (m) peso total (G) carga máxima da roda (kN) carga mínima da roda (kN) H1 H2 H3 W B C1 C2
1 7,5 1,67 8,9 3,9 490 910 550 2000 2500 796 1274
8 1,72 9,1 4,0
8,5 1,77 9,2 4,1
9 1,81 9,4 4,3
9,5 1,86 9,5 4,4
10 1,91 9,7 4,5
10,5 1,96 9,8 4,6
11 1,95 9,8 4,6
11,5 2,00 10,0 4,7
12 2,05 10,1 4,8
12,5 2,09 10,2 4,9
13 2,14 10,4 5,0
13,5 2,19 10,5 5,2
14 2,24 10,6 5,3
14,5 2,43 11,1 5,8 955 595 2500 3000
15 2,48 11,3 5,9
15,5 2,53 11,4 6,0
16 2,58 11,5 6,1
16,5 2,63 11,7 6,3
17 2,66 11,7 6,3
17,5 2,85 12,2 6,8 530 970 650
18 2,90 12,4 6,9
18,5 2,96 12,5 7,1
19 3,01 12,7 7,2
19,5 3,02 12,7 7,2
20 3,20 13.1 7,7 580 700 3000 3500
20,5 3,26 13,3 7,8
21 3,32 13,4 8,0
21,5 3,37 13,6 8,1
22 3,43 13,7 8,2
22,5 3,49 13,9 8,4
23 4,07 15,3 9,8 660 990 800 3500 4000
23,5 4,13 15,5 10,0
24 4,20 15,7 10,2
24,5 4,26 15,8 10,3
25 4,32 16,0 10,5
25,5 4,39 16,2 10,6
26 5,35 18,6 13,0 745 1010 900 4000 4500
26,5 5,43 18,8 13,2
27 5,52 19,0 13,5
27,5 5,60 19,2 13,7
28 5,68 19,4 13,9
28,5 5,76 19,6 14.1
Capacidade (t) span (m) peso total (G) carga máxima da roda (kN) carga mínima da roda (kN) H1 H2 H3 W B C1 C2
2 7,5 1,79 13,8 4,1 490 1080 550 2000 2500 871 1274
8 1,84 14,0 4,2
8,5 1,88 14.1 4,3
9 1,93 14,3 4,4
9,5 1,98 14,5 4,5
10 2,03 14,7 4,6
10,5 2,07 14,8 4,7
11 2,12 15,0 4,8
11,5 2,25 15,4 5,1 1125 595
12 2,30 15,5 5,3
12,5 2,35 15,7 5,4
13 2,40 15,8 5,5
13,5 2,45 16,0 5,6
14 2,50 16,1 5,8
14,5 2,62 16,5 6,1 580 1140 700 2500 3000
15 2,68 16,6 6,2
15,5 2,74 16,8 6,3
16 2,79 17,0 6,5
16,5 2,85 17.1 6,6
17 2,91 17,3 6,8
17,5 3,23 18,1 7,6 660 1160 800
18 3,30 18,3 7,7
18,5 3,36 18,5 7,9
19 3,42 18,6 8,0
19,5 3,49 18,8 8,2
20 4,09 20,3 9,7 785 1135 900 3000 3500
20,5 4,17 20,5 9,9
21 4,24 20,7 10,1
21,5 4,32 20,9 10,3
22 4,40 21.1 10,5
22,5 4,47 21,3 10,7
23 5,31 23,4 12,7 820 1200 1000 3500 4000
23,5 5,40 23,7 13,0
24 5,49 23,9 13,2
24,5 5,57 24,1 13,4
25 5,66 24,3 13,6
25,5 5,75 24,6 13,8
26 6,40 26,2 15,5 875 1250 1100 4000 4500
26,5 6,50 26,5 15,7
27 6,60 26,7 16,0
27,5 6,69 27,0 16,2
28 6,79 27,2 16,4
28,5 6,89 27,5 16,7
Capacidade (t) span (m) peso total (G) carga máxima da roda (kN) carga mínima da roda (kN) H1 H2 H3 W B C1 C2
3 7,5 1,93 18,9 4,2 530 1255 650 2000 2500 818,5 1291
8 1,98 19,1 4,3
8,5 2,03 19,4 4,4
9 2,09 19,6 4,5
9,5 2,14 19,8 4,7
10 2,20 20,0 4,8
10,5 2,25 20,2 4,9
11 2,31 20,4 5,0
11,5 2,41 20,7 5,3 580 700
12 2,47 20,9 5,4
12,5 2,53 21.1 5,6
13 2,59 21,3 5,7
13,5 2,64 21,5 5,9
14 2,70 21,7 6,0
14,5 3,02 22,5 6,8 660 1275 800 2500 3000
15 3,08 22,7 6,9
15,5 3,14 22,9 7,1
16 3,21 23.1 7,2
16,5 3,27 23,2 7,4
17 3,34 23,4 7,6
17,5 3,84 24,7 8,8 745 1290 900
18 3,91 24,9 9,0
18,5 3,99 25,1 9,2
19 4,06 25,3 9,4
19,5 4,14 25,5 9,6
20 4,92 27,5 11,5 820 1315 1100 3000 3500
20,5 5,01 27,7 11,7
21 5,09 28,0 11,9
21,5 5,18 28,2 12,2
22 5,27 28,4 12,4
22,5 5,36 28,7 12,6
23 5,71 29,6 13,5 875 1360 3500 4000
23,5 5,80 29,8 13,7
24 5,89 30,0 13,9
24,5 5,99 30,3 14,2
25 6,08 30,5 14,4
25,5 6,17 30,8 14,6
26 7,97 35,3 19,1 925 1660 1200 4000 4500
26,5 8,09 35,6 19,4
27 8,22 35,9 19,7
27,5 8,34 36,2 20,0
28 8,46 36,6 20,3
28,5 8,59 36,9 20,7
Capacidade (t) span (m) peso total (G) carga máxima da roda (kN) carga mínima da roda (kN) H1 H2 H3 W B C1 C2
5 7,5 2,20 28,7 4,6 580 1460 720 2000 2500 841,5 1310
8 2,27 29,0 4,7
8,5 2,33 29,3 4,9
9 2,40 29,7 5,0
9,5 2,46 30,0 5,2
10 2,53 30,2 5,3
10,5 2,59 30,5 5,5
11 2,66 30,8 5,6
11,5 2,91 31,5 6,3 660 800
12 2,98 31,8 6,4
12,5 3,05 32,0 6,6
13 3,12 32,3 6,8
13,5 3,20 32,5 6,9
14 3,27 32,8 7,1
14,5 3,52 33,5 7,7 745 1540 900 2500 3000
15 3,60 33,7 7,9
15,5 3,68 33,9 8,1
16 3,75 34,2 8,3
16,5 3,83 34,4 8,5
17 3,90 34,6 8,7
17,5 4,41 35,9 9,9 820 1500 1000
18 4,50 36,2 10,2
18,5 4,59 36,5 10,4
19 4,68 36,7 10,6
19,5 4,76 37,0 10,8
20 5,23 38,2 12,0 875 1545 1100 3000 3500
20,5 5,33 38,4 12,2
21 5,42 38,7 12,4
21,5 5,51 38,9 12,7
22 5,60 39,2 12,9
22,5 5,70 39,5 13.1
23 7,08 42,9 16,6 925 1595 1200 3500 4000
23,5 7,20 43,2 16,9
24 7,32 43,6 17,2
24,5 7,43 43,9 17,4
25 7,55 44,2 17,7
25,5 7,67 44,5 18,0
26 9,01 47,9 21,4 1015 1670 1300 4000 4500
26,5 9,16 48,3 21,7
27 9,30 48,6 22,1
27,5 9,44 49,0 22,5
28 9,58 49,4 22,8
28,5 9,72 49,7 23,2
Capacidade (t) span (m) peso total (G) carga máxima da roda (kN) carga mínima da roda (kN) H1 H2 H3 W B C1 C2
10 7,5 3,26 51,3 6,1 720 1850 900 2000 2500 1293 1893
8 3,34 52,1 6,3
8,5 3,43 52,9 6,5
9 3,51 53,5 6,6
9,5 3,59 54,2 6,8
10 3,67 54,8 7,0
10,5 3,76 55,3 7,2
11 3,84 55,8 7,3
11,5 4,05 56,6 7,9 820 1850 1000
12 4,14 57,1 8,1
12,5 4,22 57,6 8,3
13 4,31 58,0 8,5
13,5 4,40 58,4 8,7
14 4,49 58,8 8,9
14,5 4,80 59,8 9,6 875 1900 1100 2500 3000
15 4,89 60,2 9,8
15,5 4,98 60,6 10,1
16 5,07 60,9 10,3
16,5 5,17 61,3 10,5
17 5,26 61,7 10,7
17,5 5,53 62,5 11,4 1940 1140
18 5,63 62,8 11,6
18,5 5,73 63,2 11,9
19 5,83 63,5 12,1
19,5 5,92 63,9 12,3
20 6,89 66,4 14,8 925 2000 1250 3000 3500
20,5 7,01 66,8 15,0
21 7,12 67,1 15,3
21,5 7,24 67,5 15,6
22 7,36 67,9 15,9
22,5 7,48 68,2 16,2
23 8,96 72 19,9 1100 1920 1350 3500 4000
23,5 9,11 72,5 20,3
24 9,26 72,9 20,6
24,5 9,41 73,3 21,0
25 9,56 73,8 21,4
25,5 9,71 74,2 21,7
26 13,09 82,7 30,2 1200 1450 4000 4700
26,5 13,29 83,3 30,7
27 13,48 83,8 31,2
27,5 13,67 84,3 31,6
28 13,86 84,8 32,1
28,5 14.05 85,4 32,6
Capacidade (t) span (m) peso total (G) carga máxima da roda (kN) carga mínima da roda (kN) H1 H2 H3 W B C1 C2
16 7,5 3,64 77,2 7,0 820 2480 1000 2000 2500 1293 1893
8 3,74 78,3 7,2
8,5 3,84 79,4 7,4
9 3,94 80,4 7,6
9,5 4,04 81,3 7,9
10 4,14 82,1 8,1
10,5 4,24 82,9 8,3
11 4,34 83,6 8,5
11,5 4,55 84,6 9,0 875 2525 1100
12 4,66 85,2 9,3
12,5 4,76 85,9 9,5
13 4,87 86,5 9,8
13,5 4,97 87,1 10,0
14 5,08 87,6 10,3
14,5 5,93 90,0 12,4 975 1200 2500 3000
15 6,06 90,6 12,7
15,5 6,18 91,1 13,0
16 6,31 91,7 13,3
16,5 6,43 92,2 13,6
17 6,56 92,7 13,9
17,5 7,19 94,5 15,5 1075 1300
18 7,33 95,0 15,8
18,5 7,47 95,5 16,1
19 7,61 96,0 16,5
19,5 7,75 96,5 16,8
20 8,56 98,7 18,9 1130 2570 1400 3000 3500
20,5 8,72 99,2 19,2
21 8,87 99,7 19,6
21,5 9,03 100,2 20,0
22 9,18 100,8 20,4
22,5 9,34 101,3 20,8
23 12,41 109,0 28,4 1280 1550 3500 4000
23,5 12,61 109,6 28,9
24 12,81 110,2 29,4
24,5 13,02 110,9 30,0
25 13,22 111,5 30,5
25,5 13,43 112,0 31,0
26 14,34 114,4 33,2 1300 2600 1600 4000 4700
26,5 14,55 115,0 33,8
27 14,77 115,6 34,3
27,5 14,98 116,3 34,8
28 15,20 116,9 35,4
28,5 15,42 117,5 35,9
Capacidade (t) span (m) peso total (G) carga máxima da roda (kN) carga mínima da roda (kN) H1 H2 H3 W B C1 C2
20 7,5 5,45 97,9 10,2 900 2450 1050 2000 2700 1394 1933
8 5,58 99,5 10,5
8,5 5,70 101,0 10,7
9 5,83 102,3 11,0
9,5 5,96 103,5 11,3
10 6,09 104,6 11,6
10,5 6,22 105,7 11,8
11 6,35 106,6 12,1
11,5 6,99 108,8 13,7 970 2480 1150
12 7,15 109,8 14,0
12,5 7,30 110,7 14,4
13 7,45 111,5 14,7
13,5 7,60 112,3 15,1
14 7,76 113,1 15,5
14,5 8,67 115,8 17,7 1050 2530 1280 2500 3200
15 8,85 116,6 18,1
15,5 9,02 117,3 18,6
16 9,20 118,1 19,0
16,5 9,37 118,8 19,4
17 9,55 119,5 19,8
17,5 10,50 122,2 22,2 1130 2560 1390
18 10,70 122,9 22,7
18,5 10,89 123,6 23.1
19 11,09 124,3 23,6
19,5 11,28 125,0 24,1
20 12,02 127,0 25,9 1200 2600 1500 3000 3700
20,5 12,23 127,7 26,4
21 12,44 128,4 26,9
21,5 12,64 129,1 27,4
22 12,85 129,8 27,9
22,5 12,96 130,5 28,5
23 13,88 132,7 30,5 1300 1600 3500 4200
23,5 14,10 133,4 31,0
24 14,31 134,0 31,6
24,5 14,52 134,78 32,1
25 14,74 135,4 32,6
25,5 14,96 135,6 33,1
