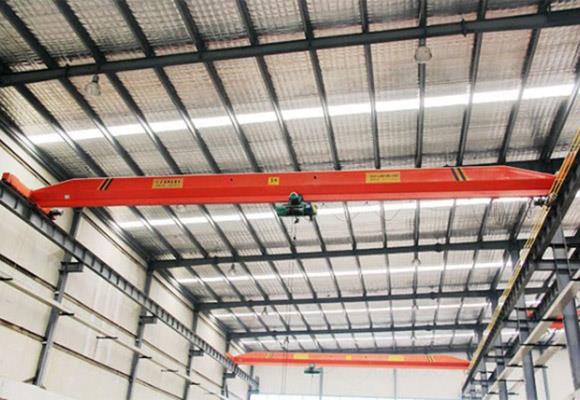

Guindaste EOT de viga única
Guindaste Single Girder EOT Descrição Conseguimos experiência na fabricação e exportação de uma linha de guindastes qualitativos de guindaste EOT de viga única. Os guindastes EOT oferecidos são projetados usando materiais de melhor qualidade e tecnologia sofisticada em conformidade com os padrões industriais ...
Guindaste Single Girder EOT
Descrição
Atingimos experiência na fabricação e exportação de uma linha de guindastes qualitativos de guindaste EOT de viga única. Os guindastes EOT oferecidos são projetados usando materiais de melhor qualidade e tecnologia sofisticada em conformidade com os padrões industriais estabelecidos. Para atender às diversas necessidades das diferentes indústrias de construção, automóveis e engenharia, oferecemos esses guindastes em especificações e capacidades variadas. Também testamos este guindaste EOT de única viga de acordo com os padrões internacionais para garantir uma operação melhor e precisa.
Características
Peso leve
Seguro para usar
Desempenho consistente
Guindaste EOT de viga única
Guindastes HOT-EOT (Tipo de Viga Única / Tipo Viga Dupla):
Nós somos fabricante de Guindastes de Grindagem Única QUENTE / EOT até 20 MT de Capacidade e Guindastes de Viga QUENTE / EOT de até 60 MT de Capacidade.
Nossos equipamentos são projetados e fabricados de acordo com STD IS
Especificação
Capacidade | T | 1 | |||||||
Período | m | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Levantamento de peso | m | 6 、 9 、 12、18 、 24 、 30 | |||||||
Velocidade de elevação | m / min | 8 ou 8 / 0,8 | |||||||
Hoist velocidade de viagem | m / min | 20 | |||||||
Velocidade de viagem do guindaste | m / min | 20 | |||||||
Peso total | kg | 1590 | 1960 | 2390 | 2850 | 3060 | 3550 | 4610 | 5660 |
Max. Carga da roda | KN | 8,7 | 9,9 | 11 | 12,2 | 12,8 | 14 | 16,7 | 19,4 |
Rail recomendado | Modelo | 24kg / m | |||||||
Potência total do motor | kw | 1,7 | |||||||
Dimensão principal (mm) | Extensão (m) | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Topo de trilho ao topo do guindaste | H | 490 | 530 | 580 | 660 | 745 | |||
Parte superior do trilho ao centro do gancho | H4 | 910 | 955 | 970 | 990 | 1010 | |||
Distância da base do guindaste | W | 1500 | 2000 | 2000 | 2500 | 2500 | 3000 | 3500 | 4000 |
Largura do guindaste | B | 2000 | 2500 | 2500 | 3000 | 3000 | 3500 | 4000 | 4500 |
Gancho de limitação à esquerda | S1 | 796 | |||||||
Gancho direito limitação | S2 | 1274 |
Capacidade | T | 2 | |||||||
Período | m | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Levantamento de peso | m | 6 、 9 、 12、18 、 24 、 30 | |||||||
Velocidade de elevação | m / min | 8 ou 8 / 0,8 | |||||||
Hoist velocidade de viagem | m / min | 20 | |||||||
Velocidade de viagem do guindaste | m / min | 20 | |||||||
Peso total | kg | 1680 | 2140 | 2670 | 3480 | 3760 | 4400 | 5680 | 6850 |
Max. Carga da roda | KN | 13,6 | 15,2 | 16,7 | 18,8 | 19,5 | 21,2 | 24,4 | 27,4 |
Rail recomendado | Modelo | 24kg / m | |||||||
Potência total do motor | kw | 3,4 | |||||||
Dimensão principal (mm) | Extensão (m) | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Topo de trilho ao topo do guindaste | H | 490 | 580 | 660 | 785 | 820 | 875 | ||
Parte superior do trilho ao centro do gancho | H4 | 1080 | 1125 | 1140 | 1160 | 1135 | 1200 | 1250 | |
Distância da base do guindaste | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Largura do guindaste | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Gancho de limitação à esquerda | S1 | 796 | |||||||
Gancho direito limitação | S2 | 1274 |
Capacidade | T | 3 | |||||||
Período | m | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Levantamento de peso | m | 6 、 9 、 12、18 、 24 、 30 | |||||||
Velocidade de elevação | m / min | 8 ou 8 / 0,8 | |||||||
Hoist velocidade de viagem | m / min | 20 、 30 | |||||||
Velocidade de viagem do guindaste | m / min | 20 | 30 | ||||||
Peso total | kg | 1860 | 2350 | 3120 | 3680 | 3970 | 5170 | 59500 | 8100 |
Max. Carga da roda | KN | 18,6 | 20,5 | 22,6 | 24,2 | 25 | 28,1 | 30,1 | 35,5 |
Rail recomendado | Modelo | 24kg / m | |||||||
Potência total do motor | kw | 4,9 | |||||||
Dimensão principal (mm) | Extensão (m) | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Topo de trilho ao topo do guindaste | H | 530 | 580 | 660 | 725 | 835 | 880 | 940 | |
Parte superior do trilho ao centro do gancho | H4 | 1270 | 1290 | 1305 | 1295 | 1330 | 1370 | ||
Distância da base do guindaste | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Largura do guindaste | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Gancho de limitação à esquerda | S1 | 819 | |||||||
Gancho direito limitação | S2 | 1291 |
Capacidade | T | 5 | |||||||
Período | m | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Levantamento de peso | m | 6 、 9 、 12、18 、 24 、 30 | |||||||
Velocidade de elevação | m / min | 8 ou 8 / 0,8 | |||||||
Hoist velocidade de viagem | m / min | 20 、 30 | |||||||
Velocidade de viagem do guindaste | m / min | 20 | 30 | ||||||
Peso total | kg | 2220 | 2860 | 3430 | 4440 | 4790 | 5550 | 68000 | 8990 |
Max. Carga da roda | KN | 28,7 | 31,4 | 33,2 | 36 | 37 | 39,1 | 42,3 | 47,9 |
Rail recomendado | Modelo | 24kg / m | |||||||
Potência total do motor | kw | 8,3 | |||||||
Dimensão principal (mm) | Extensão (m) | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Topo de trilho ao topo do guindaste | H | 580 | 660 | 725 | 835 | 880 | 940 | 1020 | |
Parte superior do trilho ao centro do gancho | H4 | 1460 | 1460 | 1475 | 1465 | 1500 | 1540 | 1520 | |
Distância da base do guindaste | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Largura do guindaste | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Gancho de limitação à esquerda | S1 | 842 | |||||||
Gancho direito limitação | S2 | 1310 |
Capacidade | T | 10 | |||||||
Período | m | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Levantamento de peso | m | 6 、 9 、 12、18 、 24 、 30 | |||||||
Velocidade de elevação | m / min | 7 ou 7 / 0,7 | |||||||
Hoist velocidade de viagem | m / min | 20 、 30 | |||||||
Velocidade de viagem do guindaste | m / min | 20 | 30 | ||||||
Peso total | kg | 3060 | 3950 | 4640 | 5590 | 6010 | 7420 | 9220 | 14000 |
Max. Carga da roda | KN | 50,8 | 56,4 | 59,4 | 62,5 | 64 | 68 | 74,1 | 85,1 |
Rail recomendado | Modelo | 24kg / m | |||||||
Potência total do motor | kw | 13,8 | |||||||
Dimensão principal (mm) | Extensão (m) | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Topo de trilho ao topo do guindaste | H | 735 | 835 | 890 | 880 | 920 | 1065 | 1160 | |
Parte superior do trilho ao centro do gancho | H4 | 1815 | 1815 | 1840 | 1950 | 1970 | 1865 | 1890 | |
Distância da base do guindaste | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Largura do guindaste | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4700 | ||
Gancho de limitação à esquerda | S1 | 1293 | |||||||
Gancho direito limitação | S2 | 1893 |
Capacidade | T | 16 | |||||||
Período | m | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Levantamento de peso | m | 6 、 9 、 12、18 、 24 、 30 | |||||||
Velocidade de elevação | m / min | 3,5 ou 3,5 / 0,35 | |||||||
Hoist velocidade de viagem | m / min | 20 、 30 | |||||||
Velocidade de viagem do guindaste | m / min | 20 | 30 | ||||||
Peso total | kg | 3390 | 4420 | 5760 | 7350 | 7940 | 9210 | 13170 | 15300 |
Max. Carga da roda | KN | 76,5 | 84,3 | 89,6 | 94,9 | 97 | 100,9 | 111,4 | 117,2 |
Rail recomendado | Modelo | 24kg / m | |||||||
Potência total do motor | kw | 13,8 | |||||||
Dimensão principal (mm) | Extensão (m) | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Topo de trilho ao topo do guindaste | H | 835 | 890 | 980 | 1065 | 1135 | 1200 | 1300 | |
Parte superior do trilho ao centro do gancho | H4 | 2445 | 2470 | 2520 | 2495 | 2545 | 2590 | 2600 | |
Distância da base do guindaste | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Largura do guindaste | B | 2000 | 2500 | 3000 | 3500 | 4200 | 4700 | ||
Gancho de limitação à esquerda | S1 | 1293 | |||||||
Gancho direito limitação | S2 | 1893 |
Capacidade | T | 20 | |||||||
Período | m | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Levantamento de peso | m | 6 、 9 、 12、18 、 24 、 30 | |||||||
Velocidade de elevação | m / min | 3,5 ou 3,5 / 0,35 | |||||||
Hoist velocidade de viagem | m / min | 20 、 30 | |||||||
Velocidade de viagem do guindaste | m / min | 20 | 30 | ||||||
Peso total | kg | 5270 | 6710 | 8550 | 10110 | 10850 | 12600 | 14280 | 14690 |
Max. Carga da roda | KN | 99 | 109,1 | 116,3 | 121,8 | 124,5 | 129,9 | 134,5 | 135,8 |
Rail recomendado | Modelo | 24kg / m | |||||||
Potência total do motor | kw | 19,3 | |||||||
Dimensão principal (mm) | Extensão (m) | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22,5 | 25,5 | 28,5 |
Topo de trilho ao topo do guindaste | H | 900 | 970 | 1050 | 1130 | 1200 | 1300 | ||
Parte superior do trilho ao centro do gancho | H4 | 2400 | 2430 | 2490 | 2550 | 2590 | 2600 | ||
Distância da base do guindaste | W | 2000 | 2000 | 2500 | 3000 | 3500 | |||
Largura do guindaste | B | 2700 | 3200 | 3700 | 4200 | ||||
Gancho de limitação à esquerda | S1 | 1394 | |||||||
Gancho direito limitação | S2 | 1933 |
