Guindaste Aéreo de Única Viga Operado Manualmente
Guindaste suspenso de única viga operado manualmente Descrição A ponte rolante de acionamento manual modelo SL é uma ponte rolante manual de única viga, todos os movimentos são acionados à mão, é usada no local onde não há fonte de energia. Esta ponte rolante (ponte rolante) é caracterizada por mais razoável ...

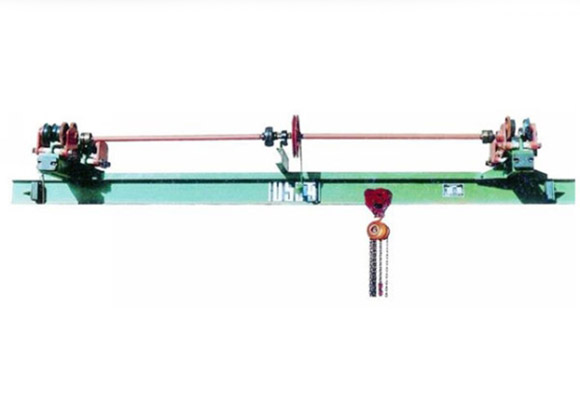

Guindaste Aéreo de Única Viga Operado Manualmente
Descrição
O guindaste aéreo da movimentação manual modelo de SL é guindaste aéreo manual da única viga, todos os movimentos são movimentação à mão, é usado no lugar que nenhuma fonte de energia.
Esta ponte rolante (ponte rolante) é caracterizada por uma estrutura mais razoável e aço de maior resistência como um todo, a viga principal é feita por viga de aço de viga ou estrutura de caixa, os carros finais são feitos por viga de seção-C.
Esta ponte rolante (ponte rolante) é usada junto com a talha de corrente como um conjunto completo.
A capacidade de 1 tonelada a 10 toneladas. O intervalo de 5m a 14m, o grau de trabalho é A1-A3. Temperatura de trabalho entre -25 e +42 graus centígrados.
Esta ponte rolante é proibida de usar no combustível, explosivo ao ambiente corrosivo.
Especificações
Capacidade | T | 1 | |||
Período | m | 5 | 9 | 12 | 14 |
Levantamento de peso | m | 3-10 | |||
Velocidade de viagem do trole | m / min | 5,3 | |||
Velocidade de viagem do guindaste | m / min | 5,0 | |||
Peso total | Kg | 650 | 850 | 1090 | 1310 |
Max. Carga da roda | KN | 0,65 | 0,73 | 0,81 | 0,86 |
Dimensão principal (mm) | Extensão (m) | 5 | 9 | 12 | 14 |
Topo de trilho ao topo do guindaste | H | 520 | |||
Parte superior do trilho ao centro do gancho | H4 | 550 | 580 | 610 | 650 |
Distância da base do guindaste | W | 1200 | 1600 | ||
Largura do guindaste | B | 1800 | 2200 | ||
Gancho de limitação à esquerda | S1 | 360 | 380 | 395 | 420 |
Gancho direito limitação | S2 | ||||
Capacidade | T | 2 | |||
Período | m | 5 | 9 | 12 | 14 |
Levantamento de peso | m | 3-10 | |||
Velocidade de viagem do trole | m / min | 5,9 | |||
Velocidade de viagem do guindaste | m / min | 5,0 | |||
Peso total | Kg | 700 | 870 | 1320 | 1550 |
Max. Carga da roda | KN | 1,13 | 1,19 | 1,29 | 1,40 |
Dimensão principal (mm) | Extensão (m) | 5 | 9 | 12 | 14 |
Topo de trilho ao topo do guindaste | H | 520 | |||
Parte superior do trilho ao centro do gancho | H4 | 720 | 750 | 790 | 870 |
Distância da base do guindaste | W | 1200 | 1600 | ||
Largura do guindaste | B | 1800 | 2200 | ||
Gancho de limitação à esquerda | S1 | 400 | 415 | 440 | 490 |
Gancho direito limitação | S2 | ||||
Capacidade | T | 3 | |||
Período | m | 5 | 9 | 12 | 14 |
Levantamento de peso | m | 3-10 | |||
Velocidade de viagem do trole | m / min | 4,7 | |||
Velocidade de viagem do guindaste | m / min | 5,0 | |||
Peso total | Kg | 810 | 1200 | 1460 | 1800 |
Max. Carga da roda | KN | 1,61 | 1,79 | 1,87 | 1,97 |
Dimensão principal (mm) | Extensão (m) | 5 | 9 | 12 | 14 |
Topo de trilho ao topo do guindaste | H | 520 | |||
Parte superior do trilho ao centro do gancho | H4 | 900 | 940 | 980 | 1030 |
Distância da base do guindaste | W | 1200 | 1600 | ||
Largura do guindaste | B | 1800 | 2200 | ||
Gancho de limitação à esquerda | S1 | 460 | 485 | 510 | 540 |
Gancho direito limitação | S2 | ||||
Capacidade | T | 5 | |||
Período | m | 5 | 9 | 12 | 14 |
Levantamento de peso | m | 3-10 | |||
Velocidade de viagem do trole | m / min | 4,7 | |||
Velocidade de viagem do guindaste | m / min | 5,0 | |||
Peso total | Kg | 960 | 1360 | 1730 | 2210 |
Max. Carga da roda | KN | 2,5 | 2,75 | 2,86 | 3,01 |
Dimensão principal (mm) | Extensão (m) | 5 | 9 | 12 | 14 |
Topo de trilho ao topo do guindaste | H | 600 | |||
Parte superior do trilho ao centro do gancho | H4 | 1210 | 1250 | 1300 | 1360 |
Distância da base do guindaste | W | 1200 | 1600 | ||
Largura do guindaste | B | 1800 | 2200 | ||
Gancho de limitação à esquerda | S1 | 520 | 560 | 585 | 625 |
Gancho direito limitação | S2 | ||||
Capacidade | T | 10 | |||
Período | m | 5 | 9 | 12 | 14 |
Levantamento de peso | m | 3-10 | |||
Velocidade de viagem do trole | m / min | 4,2 | |||
Velocidade de viagem do guindaste | m / min | 5,0 | |||
Peso total | Kg | 1420 | 1870 | 2250 | 2830 |
Max. Carga da roda | KN | 4,89 | 5,29 | 5,44 | 5,65 |
Dimensão principal (mm) | Extensão (m) | 5 | 9 | 12 | 14 |
Topo de trilho ao topo do guindaste | H | 720 | |||
Parte superior do trilho ao centro do gancho | H4 | 1390 | 1440 | 1490 | 1550 |
Distância da base do guindaste | W | 1800 | |||
Largura do guindaste | B | 2600 | |||
Gancho de limitação à esquerda | S1 | 555 | 585 | 615 | 650 |
Gancho direito limitação | S2 | ||||
