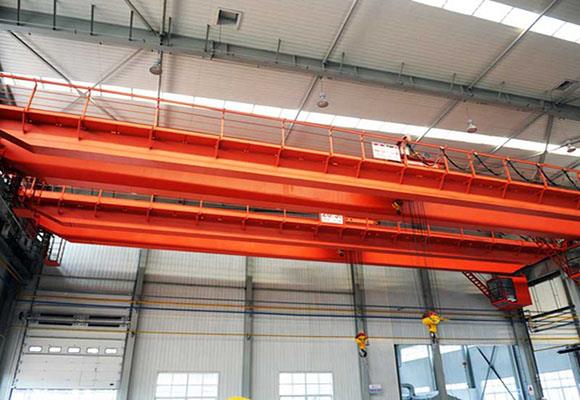

Guindaste de ponte à prova de explosões

Descrição

O guindaste do trole à prova de explosões do feixe dobro satisfaz os padrões estipulados por GB3836.2-2000 Equipamento elétrico à prova de explosões que trabalha no ambiente explosivo do gás Parte-2: Guindaste à prova de chama. O guindaste obteve certificado à prova de explosão após passar em exames por unidades designadas pelo governo para testar produtos à prova de explosão. As marcas à prova de explosão são ExdⅡCT4, respectivamente.

Este produto é adequado para áreas onde a explosão, a transmissão não é maior que ⅡB ou ⅡC e o grupo de temperatura de ignição de gás inflamável ou mistura explosiva de vapor e gás não é inferior a T4. As zonas perigosas aplicáveis são a zona 1 e a zona 2 (consulte o documento GB3836.1-2000 para obter detalhes).

Este produto é geralmente controlado no solo, mas o controle da cabine do motorista também é permitido. O grau de trabalho é intermediário.

Especificações

Capacidade	T	5
Período	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Levantamento de peso	m	16m
Velocidade de elevação	m / min	15,5
Velocidade de viagem do trole	m / min	19,6 (14,6)
Velocidade de viagem do guindaste	m / min	22,3 (12)
Peso total	kg	12700	14200	16100	18600	21000	25400	28500	31400
Max. Carga da roda	KN	72	78	84	92	97	109	117	124
Rail recomendado	Modelo	43 kg / m
Potência total do motor	kw	10
Dimensão principal (mm)	Extensão (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Topo de trilho ao topo do guindaste	H	1763
Parte superior do trilho ao centro do gancho	H4	71
Distância da base do guindaste	W	3400			3550		5000
Largura do guindaste	B	5054			5204		5948
Distância do trilho do trole	K	1400
Gancho de limitação à esquerda	S1	800
Gancho direito limitação	S2	1250

Capacidade	T	10
Período	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Levantamento de peso	m	16m
Velocidade de elevação	m / min	15,5
Velocidade de viagem do trole	m / min	20,5 (14,6)
Velocidade de viagem do guindaste	m / min	22,3 (12)					19 (14,5)
Peso total	kg	14300	16100	18900	20600	23200	27600	31000	34400
Max. Carga da roda	KN	101	108	117	122	126	135	144	152
Rail recomendado	Modelo	43 kg / m
Potência total do motor	kw	15,5
Dimensão principal (mm)	Extensão (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Topo de trilho ao topo do guindaste	H	1800
Parte superior do trilho ao centro do gancho	H4	602/552
Distância da base do guindaste	W	4050					5000
Largura do guindaste	B	5704			5882		5948
Distância do trilho do trole	K	2000
Gancho de limitação à esquerda	S1	1050
Gancho direito limitação	S2	1300

Capacidade	T	16 / 3.2
Período	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Levantamento de peso	m / a	16m / 18m
Velocidade de elevação	m / min	15,5
Velocidade de viagem do trole	m / min	20,5 (13)
Velocidade de viagem do guindaste	m / min	19 (14,5)					17 (14,5)
Peso total	kg	19100	20300	23400	26400	28800	33100	36300	39400
Max. Carga da roda	KN	138	146	152	166	173	185	194	203
Rail recomendado	Modelo	43 kg / m
Potência total do motor	kw	23,9 (23,2)
Dimensão principal (mm)	Extensão (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Topo de trilho ao topo do guindaste	H	2043/2043
Parte superior do trilho ao centro do gancho	H4	860/780
Distância da base do guindaste	W	4000			4100		5000
Largura do guindaste	B	5864			5928		6438
Distância do trilho do trole	K	2000
Gancho de limitação à esquerda	S1 / S2	1040/1850
Gancho direito limitação	S3 / S4	1500/2310

Capacidade	T	20/5
Período	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Levantamento de peso	m / a	12m / 14m
Velocidade de elevação	m / min	15,5
Velocidade de viagem do trole	m / min	20,5 (14,6)
Velocidade de viagem do guindaste	m / min	19 (14,5)					17 (14,5)
Peso total	kg	19900	21300	23500	27700	30300	34600	38300	41500
Max. Carga da roda	KN	160	167	176	189	197	209	220	229
Rail recomendado	Modelo	43 kg / m
Potência total do motor	kw	25,7 (25)
Dimensão principal (mm)	Extensão (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Topo de trilho ao topo do guindaste	H	2045/2045
Parte superior do trilho ao centro do gancho	H4	858/858
Distância da base do guindaste	W	4000			4100		5000
Largura do guindaste	B	5864			5928		6438
Distância do trilho do trole	K	2000
Gancho de limitação à esquerda	S1 / S2	1030/1930
Gancho direito limitação	S3 / S4	1420/2320

Capacidade	T	32/5
Período	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Levantamento de peso	m / a	16m / 18m
Velocidade de elevação	m / min	15,5
Velocidade de viagem do trole	m / min	20 (12.3)
Velocidade de viagem do guindaste	m / min	17 (14,5)					19,4 (14,5)
Peso total	kg	26900	28600	32100	35500	39800	44900	49200	52700
Max. Carga da roda	KN	234	248	260	275	287	303	314	325
Rail recomendado	Modelo	43 kg / m
Potência total do motor	kw	42,2 (40,7)			43,6 (40,7)
Dimensão principal (mm)	Extensão (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Topo de trilho ao topo do guindaste	H	2230
Parte superior do trilho ao centro do gancho	H4	800
Distância da base do guindaste	W	4650			4700		5000
Largura do guindaste	B	6478			6628		6928
Distância do trilho do trole	K	2500
Gancho de limitação à esquerda	S1 / S2	1070/2050
Gancho direito limitação	S3 / S4	1700/2680

Capacidade	T	50/10
Período	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Levantamento de peso	m / a	12m / 16m
Velocidade de elevação	m / min	15,5
Velocidade de viagem do trole	m / min	19,1 (15,3)
Velocidade de viagem do guindaste	m / min	19,4 (14,4)					19,3 (14,4)
Peso total	kg	35300	37800	42000	46100	50100	55600	59600	64900
Max. Carga da roda	KN	333	354	373	385	404	421	434	450
Rail recomendado	Modelo	43 kg / m
Potência total do motor	kw	23,9 (23,2)
Dimensão principal (mm)	Extensão (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Topo de trilho ao topo do guindaste	H	2744			2750
Parte superior do trilho ao centro do gancho	H4	1020			1014
Distância da base do guindaste	W	4800					5000
Largura do guindaste	B	6828			6858		7058
Distância do trilho do trole	K	2500
Gancho de limitação à esquerda	S1 / S2	1005/2200
Gancho direito limitação	S3 / S4	2000/3195

Capacidade	T	75/20
Período	m	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Levantamento de peso	m / a	20/22
Velocidade de elevação	m / min	1,86 / 4,2
Velocidade de viagem do trole	m / min	10
Velocidade de viagem do guindaste	m / min	15,4; (9,88)				15,7 (9,9)
Peso total	kg	26900	28600	32100	35500	39800	44900	49200
Max. Carga da roda	KN	219	302	314	324	333	345	356
Rail recomendado	Modelo	43 kg / m
Dimensão principal (mm)	Extensão (m)	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Topo de trilho ao topo do guindaste	H	3422	3422	3426	3430	3428	3432	3434
Parte superior do trilho ao centro do gancho	H4	1588	1588	1584	1580	1582	1578	1576
