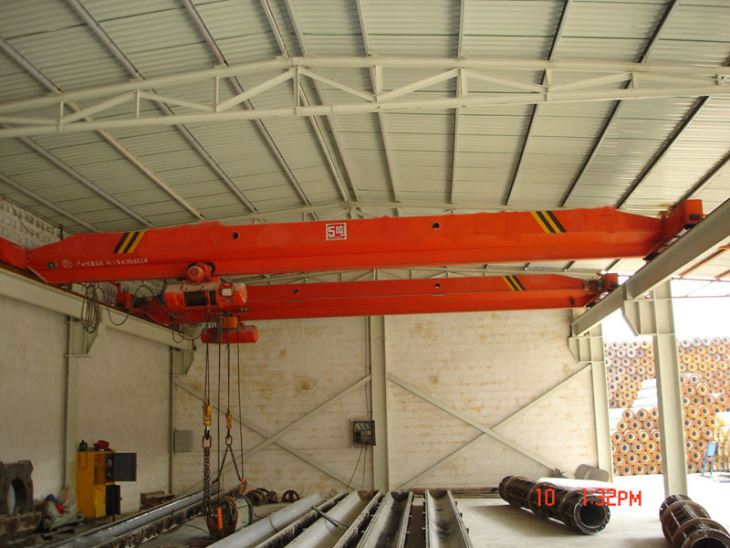

Guindaste aéreo da viga da ponte aérea nova do projeto 2 toneladas com grua elétrica

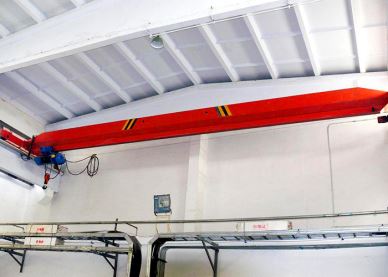

Guindaste aéreo da única ponte nova do projeto 2 toneladas com gruas elétricas

  O guindaste de motor de feixe simples modelo LD é melhorado e projetado com base no modelo LD. É caracterizada por uma estrutura mais razoável e um aço de maior resistência como um todo. Usado em conjunto com o modelo CD1, o guincho elétrico modelo MD1 como um conjunto completo, é um guindaste leve com capacidade de 1 a 10 toneladas. O vão é de 7,5 a 31,5 m. O grau de trabalho é A3-A4. A temperatura de trabalho é de -25 graus a 40 graus.

1. Viga Principal - A principal estrutura móvel do guindaste que se estende pela largura do compartimento e viaja em uma direção paralela à pista. A ponte consiste em duas empilhadeiras e uma ou duas vigas de ponte, dependendo do tipo de equipamento. A ponte também suporta o trole e o mecanismo de elevação para elevação e descida da carga.

2. Caminhões terminais - Localizados em ambos os lados da ponte, os caminhões finais abrigam as rodas nas quais o guindaste inteiro viaja. É um conjunto constituído por componentes estruturais, rodas, rolamentos, eixos, etc., que suporta a (s) viga (s) da ponte ou o (s) membro (s) transversal (s) do trole.

3. Viga (s) da ponte - O principal feixe horizontal da ponte do guindaste que suporta o trole e é suportado pelos caminhões finais.

4. Runway - Os trilhos, vigas, suportes e estrutura em que o guindaste opera.

5. Trilho da pista - O trilho suportado pelas vigas da pista nas quais o guindaste viaja.

6. Talha - O mecanismo de elevação é uma unidade que consiste em acionamento de motor, acoplamento, freios, engrenagens, tambores, cordas e bloco de carga projetados para elevar, manter e abaixar a carga nominal máxima. O mecanismo de elevação é montado no carrinho.

7. Trolley - A unidade que transporta o mecanismo de elevação que se desloca nos trilhos da ponte em uma direção perpendicular à pista da ponte rolante. O quadro do trole é a estrutura básica do trole no qual estão montados os mecanismos de elevação e deslocamento.

8. Pára-choques (Buffer) - Um dispositivo de absorção de energia para reduzir o impacto quando um guindaste ou trolley em movimento atinge o final de seu curso permitido, ou quando dois guindastes ou carrinhos móveis entram em contato. Este dispositivo pode ser conectado à ponte, trole ou parada da pista.

Vantagens:

1. Estrutura leve, fácil instalação.
   2. Operação segura e confiável, fácil.
   3. Manutenção conveniente
   4. Desempenho favorável, elevação suave.
