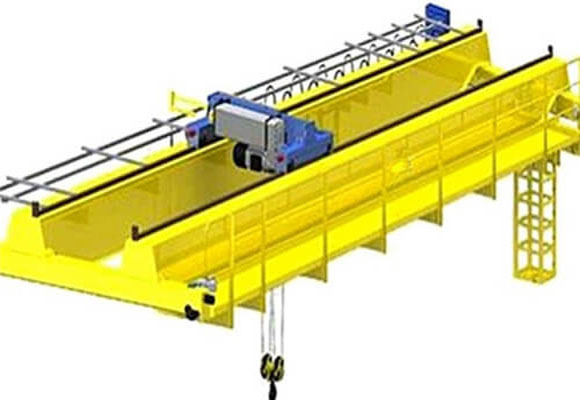

Guindaste de ponte dobro padrão europeu da viga

O tipo europeu guindaste de ponte dobro da viga é um tipo novo guindaste de ponte dobro da viga, comparado com o guindaste de ponte dobro normal da viga, NLH adota o padrão do FEM, estrutura é mais compacto, ...

Enviar inquéritoConverse agora
Detalhes do Produto

Guindaste de ponte dobro padrão europeu da viga


Descrição

Guindaste de ponte de viga dupla tipo europeu é um novo tipo ponte dupla ponte rolante, em comparação com o normal ponte dupla viga guindaste, NLH adota o padrão FEM, estrutura é mais compacta, trabalhando mais estável com baixo ruído, o motor é ABB, redutor usa SEW , Siemens principais peças elétricas, todas essas características torna mais tem mais vantagens em comparação com o guindaste ponte normal.


O nível técnico inteiro alcança ao nível principal avançado internacional e doméstico. O mecanismo de aço do guindaste com design profissional, otimização de estrutura, atende aos requisitos de resistência, rigidez e sabilidade. Durante o progresso do projeto, também levamos em consideração o ambiente de trabalho, o projeto da estrutura de aço considerando a conveniência de fabricação, inspeção, transporte, instalação e manutenção.

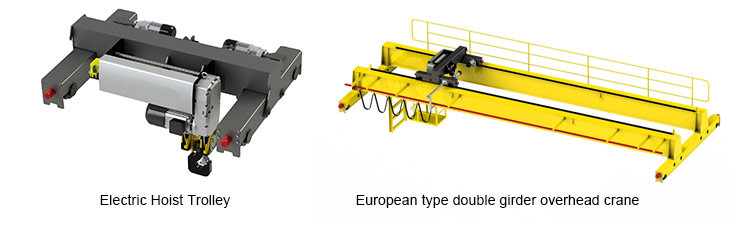

图 图 .jpg

O trole elétrico da grua adota o tipo trole elétrico da grua de aço da corda de fio do ND, a velocidade de viagem padrão do guindaste é 3-30m / min, velocidade de viagem padrão do trole é 2-20m / min. Quanto à velocidade de elevação, o controle de frequência faz com que tenha velocidade opcional além da velocidade padrão para atender aos requisitos diferentes dos clientes.


Luz auto-peso e estrutura compacta pode reduzir significativamente o custo do armazém, também poupar mais espaço para a altura de elevação, tirar grande vantagem do armazém.

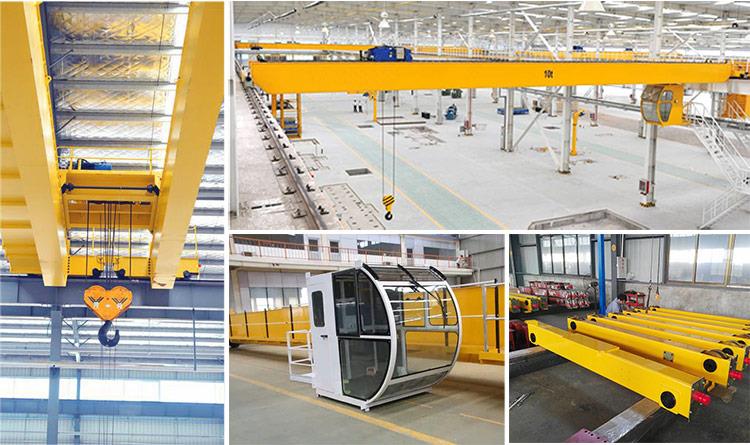

细节 .jpg


Características

Design leve e modular:

1. Altura total é 20% ~ 25% menor do que os guindastes tradicionais;

2. O peso próprio é mais leve entre 20% e 30%;

3. A carga máxima da roda reduz 15% ~ 20%;

4. Tamanho limite menor aumenta o escopo de trabalho;

5. estrutura leve reduz o custo de oficinas;

6. Cada componente projetado para ser uma série padrão e intercambiável;

7. O design de modularização é fácil de transportar;

8. Design modular padrão faz boa qualidade e entrega rápida.


Especificações

Especificações técnicas

Capacidade de elevação

Período

Elevação
Altura

Dever de trabalho

Levantamento principal
Rapidez

Vice Levantamento
Rapidez

Viagem de bonde
Rapidez

Viagem de guindaste
Rapidez

Track

t

m

m


m / min

m / min

m / min

m / min


5

13,5 a 19,5

18

A5

0,84 ~ 8,4


3,4 ~ 34

5,1 ~ 51

38 kg

22,5 a 31,5

5 ~ 50

5

13,5 a 19,5

18

A5

0,78 ~ 7,8


3 ~ 30

5 ~ 50

38 kg

22,5 a 31,5

5,2 ~ 52

16/5

13,5 a 19,5

18/18

A5

0,76 ~ 7,6

0,84 ~ 8,4

3,5 ~ 35

5,1 ~ 51

43 kg

22,5 a 31,5

5,2 ~ 52

20/5

13,5 a 19,5

18/18

A5

0,6 ~ 6

0,84 ~ 8,4

3,5 ~ 35

5,1 ~ 51

43 kg

22,5 a 31,5

5,2 ~ 52

32/5

13,5 a 19,5

18/18

A5

0,52 ~ 5,2

0,84 ~ 8,4

3,1 ~ 31

5,1 ~ 51

43 kg

22,5 a 31,5

5,2 ~ 52

Out-50

13,5 a 19,5

18/18

A5

0,43 ~ 3,9

0,78 ~ 7,8

3,6 ~ 36

4,8 ~ 48

43 kg

22,5 a 31,5

5,4 ~ 54

Notas: personalizável


Tecnologia avançada de manufatura:

1. Pré-tratamento com jato de areia em chapas de aço e a qualidade da superfície atinge Sa2.5;

2. A máquina de corte CNC corta a placa da teia para assegurar que a superfície curva é suave e precisa;

3. As juntas são soldadas por soldadura automática por arco e detectadas por ultra-sons e raios X;

4. A estrutura da viga e do carrinho é fabricada por meio de torno chato para garantir o nivelamento.


Segurança:

1. Sistema de supervisão de segurança é com um limitador de sobrecarga e mostra o valor da carga na tela para avisar o operador para evitar sobrecarga;

2. Antes da partida, todo o sistema realizará a autoverificação, incluindo: tensão de alimentação, fase padrão, validade do dispositivo de proteção seguro e botão zero;


Alta fiabilidade:

1. Use motor importado com grau de isolamento de F e grau de proteção de IP54. Com alarme de superaquecimento. O motor é protegido por uma cobertura de alongamento em liga de alumínio com bom desempenho de dissipação de calor;

2. Redutor importado da Alemanha. engrenagens endurecidas com boa capacidade de carga, excelente vedação sem penetração de graxa;

3. Principais componentes elétricos importados de marcas internacionais como: Siemens, Schneider e ABB, etc. com grau de proteção não inferior a IP54;

4. As rodas são forjadas pelo aço de liga de 65mn com características de desgaste-prova, anti-fadiga e vida útil longa.

5. Baixo consumo de energia e livre de manutenção;

6. Todo o guindaste de poupança de energia de cerca de 30%;

7. Mecanismo de transmissão all-in-one, tornando-o mais eficiente;

8. Controle de freqüência variável cuja taxa de velocidade de rotação alta e baixa é de 1:10 e a eficiência do trabalho aumenta mais de 20%;

9. Menos e fácil manutenção reduz o custo de manutenção;

10. Fabricado por tecnologia avançada e constituído por componentes importados de alta qualidade que reduzem grandemente o mau funcionamento e o custo;


Inteligente:

1. A tecnologia anti-balanço elétrica realiza o posicionamento exato;

2. Avançada tecnologia de controle elétrico transformá-lo em um robô de guindaste com controle semi-automático e controle totalmente automático;

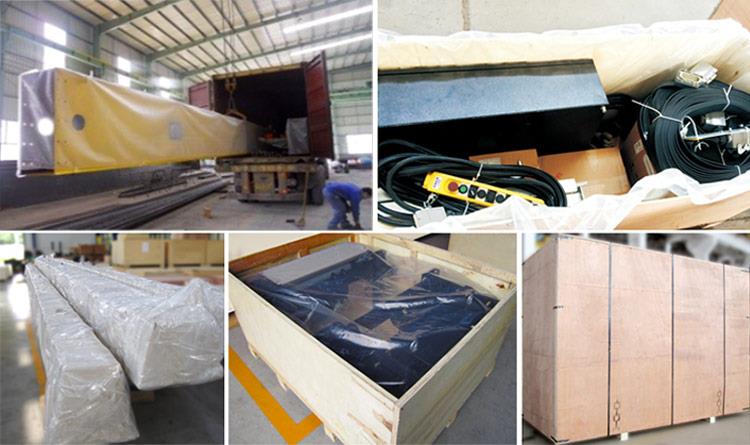

运输 运输 .jpg
