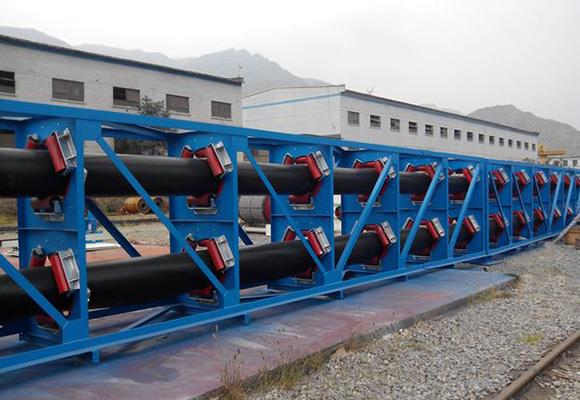

Transportador de correia do tubo

Como um tipo de equipamento de transporte contínuo favorável ao meio ambiente, o transportador de correia de tubo circular é usado principalmente para transportar carvão, carvão de carvão, coque, materiais de mistura, minério sinterizado, pó mineral, coque de petróleo, calcário, agregado de areia e cascalho ...

Enviar inquéritoConverse agora
Detalhes do Produto

Transportador de correia do tubo


Descrição

Como uma espécie de equipamento de transporte contínuo ecológico, o transportador de correia de tubo circular é usado principalmente para transportar carvão, carvão de carvão, coque, materiais de mistura, minério sinterizado, pó mineral, coque de petróleo, calcário, agregado areia-cascalho, lama de acetileno, poeiras umidificantes, fertilizantes químicos, sal, resíduos de papel, gesso fosfórico, escórias de ferro sulfuroso e todo o tipo de materiais a granel. O transportador de correia de tubo circular tem o mesmo princípio de funcionamento com o transportador de correia comum; ou seja, fazer uso de atrito para mover a correia transportadora e seus materiais. A maioria dos componentes pode ser comumente usada com o transportador de correia comum, no entanto, a diferença é que a correia transportadora deve ser enrolada na forma de tubo circular.


Princípio e estrutura do transportador de correia de tubo circular:

1. Porto de descarga comum

2. Porto de carregamento

3. Seção de transição de materiais recebendo

4. Fita tubulosa especial

5. Seção de transição de descarregamento de materiais

6. Rolo De Transmissão


Quando a correia transportadora recebeu os materiais da seção de transição em sua cauda, a correia transportadora será enrolada na forma de tubo circular gradualmente, então, a fita de tubo circular será aplicada para transportar os materiais da maneira vedada, então, a esteira transportadora será desdobrada gradualmente quando os materiais forem transportados para a seção de transição da cabeça até que os materiais sejam descarregados.


Características

1. Ele pode selar e transportar os materiais a granel.

2. Ele pode organizar as rotinas de transporte no modo de urdidura espacial.

3. Pode melhorar o ângulo de inclinação do transporte.

4. Não há fenômeno de desvio.

5. Ele pode transportar materiais em duas direções.


Especificação

Diâmetro do Tubo
(milímetros)

Largura da banda
(milímetros)

Velocidade de banda (m / s)

0,5

0,63

0,8

1

1,25

1,6

2

2,5

Φ 100

360

10,6

13,4

17

21,2

26,5

33,9

42,4

53

50150

550

23,9

30,1

38,2

47,7

59,6

76,3

95,4

119,3

Φ200

730

42,4

53,4

67,9

84,8

106

135,7

169,6

212,1

Φ250

910

66,3

83,5

106

132,5

165,7

212,1

265,1

331,3

Φ300

1100

95,4

120,2

152,7

190,9

238,6

305,4

381,7

477,1

Φ350

1280

129,9

163,7

207,8

259,8

324,7

415,6

519,5

649,4

Φ400

1460

169,6

213,8

271,4

339,3

424,1

542,9

678,6

848,2

Φ450

1640

214,7

270,5

343,5

429,4

536,8

687,1

858,8

1073,5

Φ500

1820

265,1

334

424,1

530,1

662,7

848,2

1060,3

1325,4

Φ560

2050

332,5

419

532

665

831,3

1064

1330

1662,5

Φ600

2190

381,7

480,9

610,7

763,4

954,3

1221,5

1526,8

1908,5

Φ630

2300

420,8

530,2

673,3

841,7

1052,1

1346,6

1683.3

2104,1

Φ700

2550

519,5

654,6

831,3

1039,1

1298,9

1662,5

2078,2

2597,7

Φ800

2900

678,6

855

1085,7

1357,2

1696,5

2171,5

2714,3

3392,9

Φ850

3100

766,1

965,2

1225,7

1532.1

1915.1

2451,4

3064,2

3830,3



Diâmetro do Tubo
(milímetros)

Largura da banda
(milímetros)

Velocidade de banda (m / s)

3,15

3,55

4

4,5

5

5,6

6,3

7,1

Φ 100

360

66,8

75,3

84,8

95,4

106

118,8

133,6

150,6

50150

550

150,3

169,4

190,9

214,7

238,6

267,2

300,6

338,8

Φ200

730

267,2

301,1

339,3

381,7

424,1

475

534,4

602,2

Φ250

910

417,5

470,5

530,1

596,4

662,7

742,2

835

941

Φ300

1100

610,2

677,5

763,4

858,8

954,3

1068,8

1202,4

1355

Φ350

1280

818,3

922,2

1039,1

1169

1298,9

1454,7

1636,6

1844,4

Φ400

1460

1068,8

1204,5

1357,2

1526,8

1696,5

1900

2137,5

2409

Φ450

1640

1352,7

1524,4

1717,7

1932.4

2147.1

2404,7

2705,3

3048,9

Φ500

1820

1670

1882

2120,6

2385,6

2650,7

2968,8

3339,9

3764

Φ560

2050

2094,8

2360,8

2660

2992,6

3325,1

3724,1

4189,6

4721,6

Φ600

2190

2404,7

2710,1

3053,6

3435,3

3817

4275,1

4809,5

5420,2

Φ630

2300

2651,2

2987,9

3366,6

3787,5

4208,3

4713,3

5302,4

5975,8

Φ700

2550

3273,1

3688,7

4156,3

4675,9

5195,4

5818,9

6546,2

7377,5

Φ800

2900

4275,1

4817,9

5428,7

6107,3

6785,8

7600,1

8550,2

9635,9

Φ850

3100

4826,2

5439

6128,5

6894,5

7660,6

8579,8

9652,3

10878
