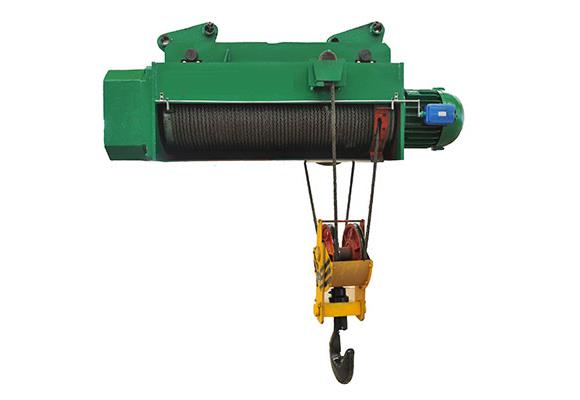

Grua elétrica da corda de fio

Grua elétrica da corda de fio

Descrição

O guincho de cabo elétrico tipo CD é um equipamento de elevação de pequeno porte. O qual pode ser montado em todos os tipos de guindastes, como pontes rolantes, pontes rolantes, guindastes e outros guindastes especiais para levantar todos os tipos de materiais. Ele também pode ser usado como um guincho. Além disso, ele pode ser instalado facilmente com diferentes alturas pelo controle manual.

Como um tipo de equipamento de elevação geral, modelo CD1 / MD1 elétrico é equipado com protetor de limite superior / inferior para garantir a operação segura.É amplamente utilizado no manuseio de materiais e transbordo de carga na fábrica, campo minado, pavimentação ferroviária, estação de mercadorias e armazém É um mecanismo de elevação de bom desempenho para aumentar a eficiência do trabalho e melhorar a condição de trabalho.

Como equipamento de elevação de pequeno porte, possui as vantagens de estrutura compacta, peso leve, volume pequeno, dimensões internacionais, fácil de operar, etc. O redutor adota um design de direção de superfície de dentes rígidos, que desfruta de longa vida útil e alta eficiência mecânica O motor adota o motor do freio do rotor do atarraxamento, com o dispositivo de limite de segurança em dois sentidos superior e inferior.

Há somente uma velocidade de levantamento da grua de corda do fio elétrico do CD; a grua de corda elétrica do fio de MD1 é dois tipos rápidos e lentos da velocidade de levantamento, firmemente e exatamente, para o conjunto mais preciso.

A talha de cabo elétrico do tipo CD tem somente uma velocidade normal, que pode satisfazer a aplicação normal quando a grua de corda elétrica do fio do tipo de MD possuir duas velocidades: velocidade normal e baixa velocidade.

Quando o tipo MD está em baixa velocidade, ele pode fazer carga e descarga precisas, montagem de caixa de areia, manutenção de máquinas-ferramentas etc.Essim, o modelo MD Talhadeira de cabo elétrico é mais amplamente usado do que o modelo CD.

Características

Rolo

O rolo é feito de tubos sem costura de alta qualidade e transmite energia através de spline. Sua caixa é feita de chapa de aço soldada. Esta é a parte central da talha.

Gancho

O gancho é forjado e conectado ao conjunto da polia através do rolamento axial de esferas, para que o gancho possa girar livremente.

Ganchos não mais do que 5ton de capacidade de elevação são de estilo single-pulley e acima de 10ton é o estilo de polia dupla.

Cabo metálico

Adota cabo de alta resistência com resistência à tração de 1770 Mpa ,, bom desempenho de segurança e longa vida útil.

Guia de corda

O guia de cabo padrão é feito de aço Q235b.

Motor de elevação

O motor de elevação com grande força de tração é empregado para atender às freqüentes viagens diretas durante o trabalho de forma descontínua.

O guincho elétrico de cabo de aço modelo CD1 é equipado com um motor de velocidade única estilo ZD, enquanto o MD1 é equipado com um motor de velocidade dupla estilo ZDS.

A diferença entre a velocidade normal e a velocidade baixa é de 10: 1.

Redutor

A engrenagem e os eixos são feitos de liga de aço ou aço carbono qualificado. Todos os redutores adotam engrenagem cônica de 3 níveis. O tratamento térmico adequado é realizado para garantir sua confiabilidade e vida útil. Finalmente, o corpo da caixa e a cobertura da caixa são feitos de ferro fundido. Ambos estão bem reduzidos e selados firmemente.

Equipamento elétrico

O mecanismo elétrico consiste em caixa de controle elétrico, limitador, interruptor de botão, conectando o fio etc.

De acordo com a direção marcada no interruptor de botão, pressione o botão corretamente e controle a talha através do ligar e desligar do relé na caixa de controle. A tensão de operação é geralmente de 36V.

Proteção de segurança

* O limitador de engrenagem precisa é usado como limite superior e inferior, que pode cortar o circuito de energia de forma confiável se o gancho se mover para o limite superior ou inferior, de modo a parar o motor.

* Protetor contra sobrecarga: o guincho elétrico está usando protetor eletrônico contra sobrecarga, de modo que o peso total de levantamento não exceda o peso nominal de elevação; Se a força de tracção do cabo de aço for superior a 105% da capacidade nominal, o dispositivo de protecção contra sobrecargas cortará automaticamente o circuito de elevação.

* Proteção de parada de emergência

* Proteção contra sobreaquecimento do motor de elevação

* Proteção contra sobrecorrente

* Proteção de fase

* Proteção inferior da tensão

Forma de controle

Controle de linha pendente

a.36V segurança de tensão de controle para ser humano.

b.Fácil de controlar, nenhum driver adicional necessário, operar após a viagem de grua

c.Duplo botão passo com emergência para alcançar a parada de segurança

d.Conectado com o trole elétrico suspenso sob o carrinho

e.classe de proteção IP54 IP55

vida de funcionamento não menos de 500.000 vezes

Controle remoto

a.Taiwan Yuding ou marca mundialmente famosa,

b.24V segurança de tensão de controle para o ser humano.

distância c.Remote: não menos de 100 medidores,

d.Fácil de controlar, nenhum driver adicional necessário, para operar mais livremente no solo

e.Tens de milhares de pontos de frequência de conexão, não interferência entre si

2. Dois botões de pressão ou estação de joystick com parada de emergência.

g.Classe de proteção IP54 IP55

h. Vida útil: não menos de 500.000 vezes

Padrões de design

a.GB3811 GB6067 JB / T9008.1 ~ 9008,2

Especificações

Nota: Altura de elevação pode ser personalizada ou seja, 6m, 9m, 20m

Nota: Altura de elevação pode ser personalizada ou seja, 6m, 9m, 20m
