Guindaste de pórtico duplo da viga com protetor

Descrição

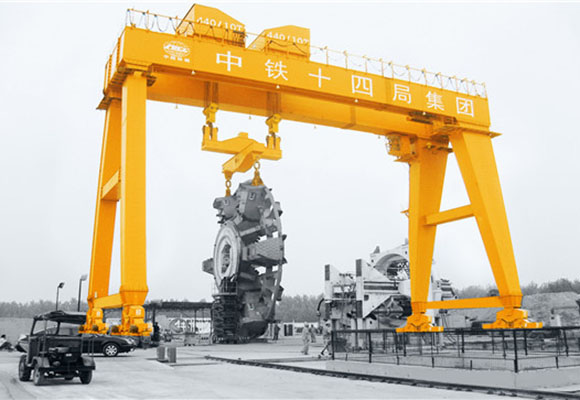

Guindaste-pórtico de viga dupla com blindagem usado principalmente na instalação da cabeça de corte e corpo da blindagem da máquina de proteção do dispositivo de não-escavação e no trabalho de elevação do segmento de suporte do túnel durante a construção. Ter vantagem de desempenho estável, alta eficiência de produção, fácil manutenção, parte superior é espalhador rotativo, para acomodar as necessidades de diferentes direções para o cavado, com modo de operação flexível, tem um perfeito instruções de segurança e dispositivos de proteção de sobrecarga, máximo para garantir a segurança de pessoal de operação e equipamentos, o sistema elétrico adota o ajuste de freqüência PLC, é benéfico para o controle de instituições, DMG design, fabricação, execução de inspeção recentemente lançado padrões nacionais.

Características

Guindaste de pórtico de viga dupla com escudo usado principalmente na instalação da cabeça de corte e corpo da blindagem da máquina de proteção do dispositivo de não-escavação e no trabalho de elevação do segmento de suporte do túnel durante a construção.

Adote Chi com spreader, spreader pode rotação de 360 graus, terno para diferentes ângulos de instalação da cabeça de corte.

Adote a estrutura do trole dobro, dois troles podem ser encadeamento, cortando o cutterhead, igualmente podem trabalhar separada levantar a folha do tubo.

Levantar usando unidades de engrenagem aberta e economizar o custo.

A fonte de energia do guindaste é trifásica, 50HZ, 380V;

A temperatura de trabalho é -20 ~ + 45 graus,

Umidade relativa máxima inferior a 95% (com condensação);

Velocidade de trabalho inferior a 20 m / s;

Serviço de trabalho em grua A3, A4;

Se o guindaste tiver requisitos especiais para condições ambientais, a execução está de acordo com o contrato de pedido.

Especificação

Capacidade	T	400
Período	m	33	34
Altura de elevação m	Levantamento principal	24 (trilho superior) 23 (trilho descendente)	24 (trilho superior) 23 (trilho descendente)
Altura de elevação m	Levantamento aux	22 (trilho superior) 26 (trilho descendente)	22 (trilho superior) 26 (trilho descendente)
Velocidade de elevação	m / min	0,09 ~ 0,9; 7
Velocidade de viagem do trole	m / min	1,15-11,5
Velocidade de viagem do guindaste	m / min	1,6-16
Max. Carga da roda	KN	406	415
Rail recomendado	Modelo	QU100
Dimensão principal (mm)	Extensão (m)	33	34
Distância da base do guindaste	W	4500
Largura do guindaste	B	14000
Gancho de limitação à esquerda	S1	2500
Gancho de limitação à esquerda	S2	3500

Capacidade	T	200 + 200
Período	m	33	34
Levantamento de peso	m	48 (trilho superior 24l) (trilho descendente 24l)
Velocidade de elevação	m / min	0,09 ~ 0,9; 7
Velocidade de viagem do trole	m / min	1,15-11,5
Velocidade de viagem do guindaste	m / min	1,6-16
Max. Carga da roda	KN	405	410
Rail recomendado	Modelo	QU100
Potência total do motor	kw	241
Dimensão principal (mm)	Extensão (m)	33	34
Distância da base do guindaste	W	14000
Largura do guindaste	B	22800
Gancho de limitação à esquerda	S1	2500
Gancho direito limitação	S2	3500

Capacidade	T	100 + 100
Período	m	33	34
Levantamento de peso	m	1500 + 21000
Velocidade de elevação	m / min	0,3-3-6
Velocidade de viagem do trole	m / min	2,5-25
Velocidade de viagem do guindaste	m / min	2-20
Max. Carga da roda	KN	270	290
Rail recomendado	Modelo	QU80
Potência total do motor	kw	225
Dimensão principal (mm)	Extensão (m)	33	34
Distância da base do guindaste	W	12000
Largura do guindaste	B	19038
Gancho de limitação à esquerda	S1	2500
Gancho direito limitação	S2	2500

Capacidade	T	100
Período	m	20	22	24
Levantamento de peso	m	9800 + 30.000
Velocidade de elevação	m / min	0,37-3,7-6
Velocidade de viagem do trole	m / min	0,5-25
Velocidade de viagem do guindaste	m / min	1,4-14
Max. Carga da roda	KN	230	235	240
Rail recomendado	Modelo	QU80
Potência total do motor	kw	145
Dimensão principal (mm)	Extensão (m)	20	22	24
Distância da base do guindaste	W	10700
Largura do guindaste	B	16380
Gancho de limitação à esquerda	S1	1750
Gancho direito limitação	S2	1900

Capacidade	T	130
Período	m	20	22	24
Levantamento de peso	m	9800 + 30.000
Velocidade de elevação	m / min	0,37-3,7-6
Velocidade de viagem do trole	m / min	0,5-25
Velocidade de viagem do guindaste	m / min	1,4-14
Max. Carga da roda	KN	270	275	280
Rail recomendado	Modelo	QU80
Potência total do motor	kw	145
Dimensão principal (mm)	Extensão (m)	20	22	24
Distância da base do guindaste	W	10700
Largura do guindaste	B	16180
Gancho de limitação à esquerda	S1	1750
Gancho direito limitação	S2	1900
